"K3V112" på et navneskilt viser ikke til én deleliste. Kawasaki bygger pumpen som en enkelt, tandem eller parallell enhet, i rotasjon med klokken og mot -med klokken, med eller uten kraftuttak. Deleselgere lister opp flere drivaksel-splines, tilting-pinnelengder og pilot-pumpetyper under samme navn. Disse variantene er der en bestilling på K3V112-pumpedeler går galt, selv når delenavnet er riktig.
Denne veiledningen er for reparasjonsverksteder, reservedelskjøpere og vedlikeholdsleverandører som allerede vet at de har en K3V112 og må bestemme seg for hva de skal kjøpe. Den dekker hvilke deler som tilhører hvilken sammenstilling, hvilke som endres med pumpeversjonen, hvordan man sammenligner et tetningssett, en roterende gruppe, enkeltdeler og en erstatningspumpe, og hva pumpen trenger når den er sammen igjen. Den dekker ikke demonteringstrinn eller regulatorjustering. Kawasakis katalog sier at pumpen ikke skal demonteres uten dens godkjenning og, der det er uunngåelig, kun av en autorisert person, slik at arbeidet hører sammen med servicehåndboken som er utstedt for akkurat din modell.
Avsløring: Sheungchak leverer nye ikke-OEM-erstatningspumper og er ikke tilknyttet Kawasaki Heavy Industries. "K3V112" brukes her kun for å identifisere pumpen.

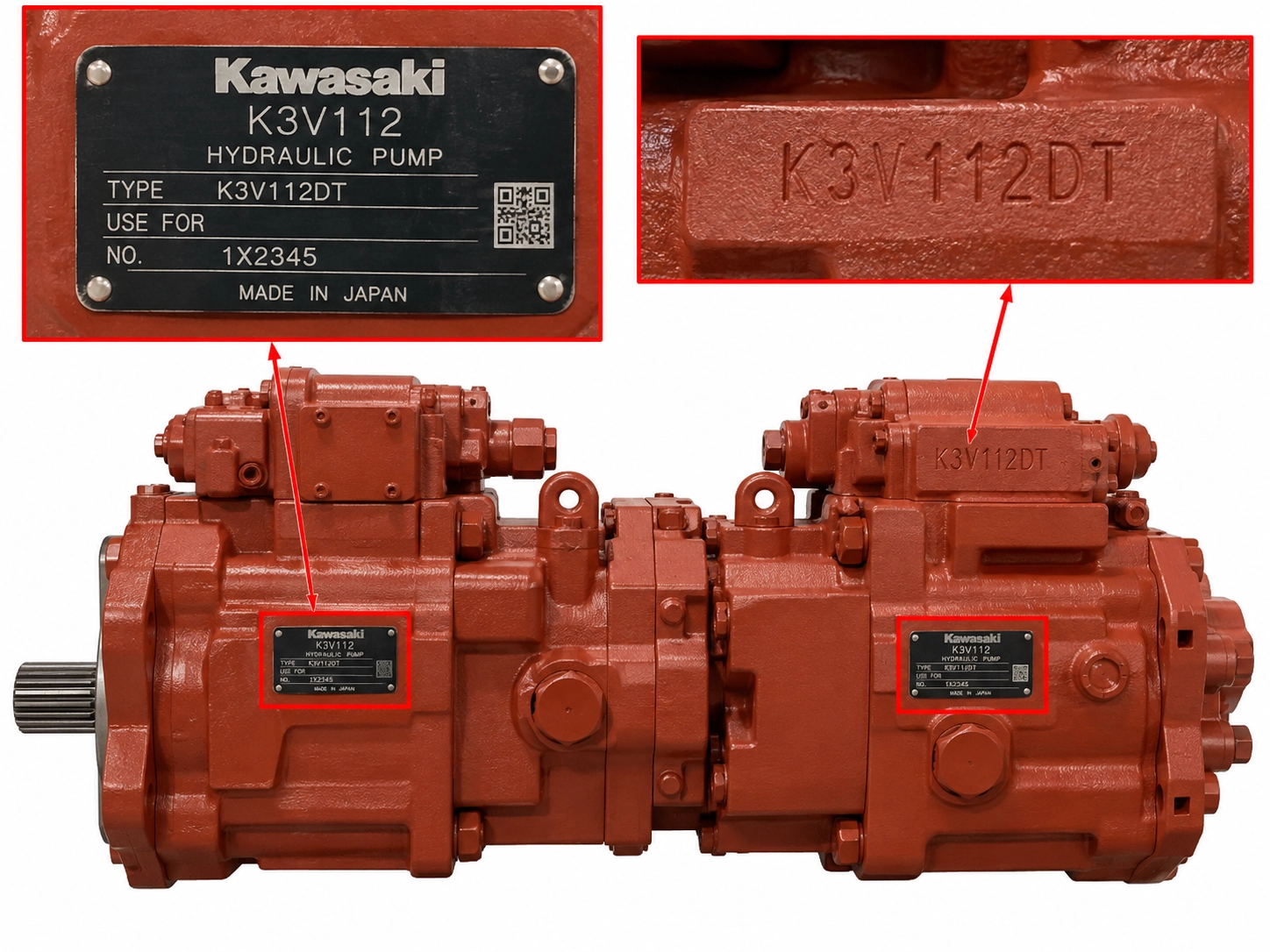

Hvilken K3V112 pumpe har du?
Tegnene etter "K3V112" bestemmer hvilken deleliste som gjelder, så skriv inn hele modellkoden før du ser på noen del. Kawasakis K3V/K5V-katalog angir kodeposisjonene i denne rekkefølgen (Kawasaki Heavy Industries, katalog KPM1410, oktober 2014).
| Kodeposisjon | Alternativer i Kawasaki-katalogen | Hvorfor det er viktig når du bestiller |
|---|---|---|
| Pumpekonfigurasjon | S=enkel, DT=tandem dobbel pumpe, DP=parallell dobbel pumpe | Angir hvor mange roterende grupper pumpen har og om deler er oppført som foran og bak |
| Hjelpealternativ | Ingen bokstav=standard, P=med kraftuttak, H=med sentrifugalpumpe | Legger til deler utenfor hovedpumpen, så en K3V112DTP-liste er ikke det samme som en K3V112DT-liste |
| Pumpedesignkode | Et tall | Identifiserer designrevisjonen; siter den i sin helhet |
| Rotasjon | R=med klokken, L=mot- klokken, sett fra akselenden | Bestemmer hvilke hånddeler som passer |
| Regulatorkode og regulatordesignkode | En kort kode som 2N eller 9N, etterfulgt av et tall | Identifiserer regulatoren; siter begge uten å forkorte |
Ikke alle alternativer tilbys i alle størrelser. For 112-størrelsen viser katalogens rekkeviddediagram K3V112S, K3V112DT, K3V112DTP og K3V112DP. Regulatorsammendraget knytter regulatorkodene til kontrolltyper som total hestekrefter, negativ strømning, positiv strømning og{11}}lastfølende kontroll. En leverandør trenger koden som trykt, ikke din lesing av den.
For orientering lister Kawasaki serien med 34,3 MPa og 39,2 MPa topptrykk, og 112-størrelsen ved en maksimal selvfyllingshastighet på 2360 min⁻¹ (Kawasaki Heavy Industries). Katalogen knytter betingelser til denne hastigheten: maksimal forskyvning og et sugetrykk på -0,01 MPa eller over. Dette er pumpeklassifiseringer, ikke akseptverdier for deler.
Hvis navneskiltet mangler eller er uleselig, vår guide tilidentifisere en hydraulisk pumpe fra navneskiltetdekker reservemetodene.
K3V112 pumpedeler etter monteringsgruppe
Bestilling er enklere, og tilbud er lettere å sammenligne, når delene er gruppert etter montering i stedet for oppført én etter én. Grupperingen nedenfor er vår, bygget fra delnavnene i selgers publiserte deletabeller. Det er et orienteringskart, ikke en stykkliste. Varenumre og per-pumpemengder må komme fra delelisten for din eksakte modellkode.
| Forsamlingsgruppe | Hoveddeler | Hva du bør vite før du bestiller |
|---|---|---|
| Rotary gruppe | Sylinderblokk, stempel og skoenheter, settplate (også kalt holdeplate), sfærisk bøssing (kuleføring), sylinderfjærer | En dobbel pumpe har to; registrere hvilken posisjon hver del kom fra |
| Ventilplate og ventilblokk | Ventilplate, ventilblokk, tilbakeslagsventiler | Selgere lister opp sylinderblokken og ventilplaten sammen som en enhet, i høyre- og venstre-versjon |
| Swash plate gruppe | Swash plate, vippebøssing, skoplate, swash platestøtte, vippestift, servostempel | Vippestiften er oppført i mer enn én lengde |
| Aksler og lagre | Fremre og bakre drivaksler, splinekobling, rulle- og nålelager, lageravstandsstykker | Spline-tanntallet varierer |
| Regulator | Komplett regulatormontering | Identifisert av regulatorkoden; en tandempumpe har en per pumpe |
| Hjelpepumpe og kraftuttak | Pilotgirpumpe, kraftuttaksdeler | Oppført i flere typer |
| Seler | O-ringer og akseltetninger | Bekreft hvilken pumpekonfigurasjon settet dekker |
Variantene som forårsaker feil ordre
Fire deltyper selges i mer enn én versjon, og hver trenger en sjekk mot den gamle delen før du bestiller. Versjonene nedenfor er det to selgere av ettermarkedsdeler publiserer, sjekket 9. oktober 2026 (Mission Hydraulikk; Hydra deler USA). Begge er kommersielle kilder med deler å selge, og ingen av listene er uttømmende. De er også beslektede: Oppdraget navngir Hydra Parts USA som sin nettbutikkdistributør, så den ene oppføringen bekrefter ikke uavhengig den andre. De viser at versjonene finnes. De viser ikke hvilken som passer til din pumpe.
| Del | Hva selgeroppføringene viser | Hva skal registreres |
|---|---|---|
| Sylinderblokk og ventilplatemontering | To varer: 013 merket R (CW/RH) og 014 merket L (CCW/LH), mengde én hver i oppdragets tabell | Posisjonen den gamle enheten kom ut av, eventuelle merker på den gamle ventilplaten og hele modellkoden |
| Fremre drivaksel | 12, 14 eller 17 spline tenner | Tanntelling, med en fotofirkant-på skaftenden |
| Bakre drivaksel | 12 eller 13 spline tenner; en referansekolonne i Missions tabell viser en 14 i stedet, så betrakt listen som ufullstendig | Tanntelling, med et bilde |
| Tilting pin montering | 114,7 mm eller 121 mm | Et bilde av den gamle pinnen mot en regel eller skyvelære med begge ender synlige |
| Pilot girpumpe | "Mange forskjellige typer" | Bilder av pumpen og monteringsflaten |
På første rad tilhører hånden ventilplaten. Missions produktside for monteringen viser én sylinderblokk og én høyre- (med klokken) ventilplate (Mission Hydraulikk). Ingen av selgerne sier hvilken enhet som går i den fremre eller bakre pumpen, eller hvordan R og L kartlegger en gitt pumperotasjon. Ikke utlede det fra etikettene. Bekreft det med delenummer mot delelisten for din modellkode.
På skaftene gir Kawasakis katalogdimensjonstabell en 14-tanns JIS B 1603 spline for K3V112-akselenden. De andre tellingene i selgerlistene er grunnen til å telle tennene på skaftet du har.
På vippepinnen gir listen to lengder uten å si hvilke to punkter lengden er målt mellom. Spør leverandøren hvilken dimensjon figuren viser til før du matcher den til målingen din.
Benktips:Merk foran og bak på regulatorer, ventilplater og roterende gruppedeler før de forlater benken. Sjekk deretter i bruksanvisningen for modellen din hvilke av dem som er posisjonsspesifikke-.
Hva du skal lese av navneskiltet og den gamle delen
Dette er identifikasjonsposten. Samle det før du ber noen om et tilbud:
- Den fullstendige modellkoden og serienummeret fra navneskiltet, inkludert begge designkodene.
- Rotasjon, R eller L, sett fra akselenden.
- For en dobbel pumpe, enten hver del er for fremre eller bakre pumpe.
- Spline-tann teller på fremre og bakre aksel.
- Vippepinnelengde, med bildet beskrevet ovenfor.
- Regulatorkoden, og om regulatoren er foran eller bak.
- Om det er montert pilotgirpumpe eller kraftuttak, med bilde.
- Maskinens merke, modell og serienummer, og maskinprodusentens pumpe delenummer hvis du har det.
Punkt 4 og 5 trenger pumpen åpen. Hvis det fortsatt er på maskinen, send resten og si det.
Hvis du bytter ut hele pumpen i stedet for å reparere den,ni-sjekkliste for utskifting av pumperdekker grensesnittsjekkene denne listen utelater.
Inspiser først: skift ut, omarbeid eller forlat
Kawasakis offentlige katalog gir driftsgrenser, men ingen slitasjegrenser og ingen erstatnings-eller-omarbeidsregler. De sitter i servicemanualen for den spesifikke modellen, så hver avgjørelse nedenfor er innrammet som hva du skal slå opp og hva den endrer i rekkefølgen.
Kulelager
En fotnote til det nominelle trykket i katalogen trekker frem lagerlevetid som unntaket når den beskriver holdbarhet (Kawasaki Heavy Industries, katalog KPM1410). Ta den bærende avgjørelsen før sitatet, ikke etter. Se opp om bruksanvisningen for din modell tillater at et lager som har blitt trukket av en aksel kan gå på igjen. Hvis den ikke gjør det, legg til rulle- og nålelagrene i bestillingen.
Rotary gruppe
Slå opp om manualen behandler skader på sylinderblokken, stempler eller sko som en grunn til å erstatte gruppen som et sett. En artikkel fra Fluid Power World fra 2016 om hydrauliske komponenter generelt sier at lapping kan være egnet for intern slitasje der overflater fortsatt er innenfor akseptable toleranser, og at ellers fat, stempler og andre interne deler blir reprodusert eller erstattet (Fluid Power World). Det er en generell uttalelse, ikke en K3V112-godtgjørelse. Brukt her:
- Synlige skaderpå blokken, stempler eller sko, for eksempel riss, groper, sprekker eller anfallsmerker: forvent utskifting, og be om både en enkelt-del og et fullstendig-gruppetilbud.
- Lett slitasje:omarbeid er bare en mulighet hvis hver dimensjon er innenfor produsentens grenser, og bare en butikk som har disse grensene for modellen din kan gjøre det.
Denne veiledningen gjengir ikke slitasjegrenser.
Regulator og pilotgirpumpe
Slå opp om håndboken behandler disse som brukbare eller som gjenstander som erstattes komplett, og avgjør det før du kjøper et regulatortetningssett. La justeringsskruer og låsemuttere være som vist med mindre bruksanvisningen for din modell angir noe annet.
Det du finner inni peker også på en årsak, og årsaken må fikses ellers svikter de nye delene på samme måte. Mønstrene nedenfor kommer fra en Power & Motion-artikkel fra 2021 om variable stempelpumper generelt, skrevet av en leder i et selskap som selger reparasjonstjenester (Kraft og bevegelse). Les dem som ledetråder, ikke som en diagnose.
| Mulig årsak | Skader artikkelen forbinder med det |
|---|---|
| Forurenset olje | Skåren ventilplate, riper på stempelløpene og stempelflatene, stempler satt fast i sylinderboringene |
| Forbigående trykktopper | Stempler ødelagt i nakken, ødelagte aksler, sprekker i blokken mellom portene |
| Blokkert eller begrenset innløp | Kavitasjonsskade på ventilplaten |
| For stort kassetrykk | Fugede eller ripete svingplate, skadede sko og skoholder, forskjøvet akseltetning |
Tetningssett, roterende gruppesett, enkeltdeler eller en erstatningspumpe
Kjøp til nivået av skaden du fant, ikke til nivået av symptomet. Tabellen er vår lesning av kildene i forrige avsnitt, ikke en produsentregel.
| Alternativ | Passer når | Hva driver kostnadene | Hovedrisiko | Hva sitatet må stave ut |
|---|---|---|---|---|
| Bare tetningssett | Lekkasjen er ekstern og de innvendige delene er inspisert og er forsvarlige | Lave deler kostnader; stripe- og remonteringsarbeid gjelder fortsatt | Gjenoppretter ikke trykk eller flyt tapt på grunn av intern slitasje | Hvilken pumpekonfigurasjon den dekker, og om regulator, girpumpe og kraftuttakspakninger er inkludert |
| Enkeltdeler | En identifiserbar del er skadet, for eksempel en aksel eller vippepinne, og dens sammenkoblede deler er i orden | Delen pluss arbeidskraft | En versjonsfeil, eller en ny del som kjører mot en slitt kamerat | Delenummer, versjon (tannantall, lengde, hånd) og mengde |
| Roterende gruppesett | Sylinderblokken, stemplene eller skoene er skadet | De fleste delene faktureres, vanligvis med lagre og tetninger lagt til | Gjenta feil hvis årsaken fortsatt er i systemet; feil hånd bestilt | Hver del i settet, hånden, og om den dekker én roterende gruppe eller begge deler |
| Erstatningspumpe | Huset er skadet, begge roterende grupper er skadet, eller reparasjonskostnadene nærmer seg erstatningskostnadene | Pumpepris, frakt og ledetid | Den fullstendige modellkoden og maskingrensesnittet må samsvare | Full konfigurasjon av enheten som tilbys, med en tegning |
Et settnavn forteller deg ikke hva som er i settet. På en selgers deletabell har raden kalt "Complete Rotary Group Kit" et forseglings-sett delenummer og er beskrevet som tetninger og O-ringer for tandempumpen, regulatorene, pilotgirpumpen og kraftuttaket. Samme selgers produktside med det navnet viser en sylinderblokk, ventilplate, stempelsett, holdeplate, kuleføring og fjærer (Mission Hydraulics bord; produktside, begge sjekket 9. oktober 2026). Be hver leverandør om en linje-for-linje med delenummer, antall og hva som er ekskludert.
For den siste raden i tabellen oppgir den samme Fluid Power World-artikkelen en generell regel: en reparasjon er fornuftig hvis den ikke koster mer enn 60 til 70 prosent av en ny komponent. Det legger til et unntak. Hvis en ny enhet ikke er lett tilgjengelig og en kritisk maskin er nede, kan reparasjon fortsatt være praktisk til en høyere kostnad. Regelen dekker hydrauliske komponenter generelt og er ikke en terskel. For å bruke den, del den fulle reparasjonskostnaden med den leverte prisen på en erstatningspumpe. Tell deler, lagre, tetninger, arbeid og testing i reparasjonskostnadene, og be om begge tilbudene samtidig.
Arbeidseksempel (antatte tall, hvilken som helst valuta):hvis reparasjonen utgjør 6 000 og en erstatningspumpe er oppgitt til 10 000 levert, er forholdet 6 000 ÷ 10,000 =0.60, ved den nedre kanten av det området. Hvis stripen-ned legger til en andre roterende gruppe og reparasjonen når 8000, er forholdet0.80, over den.
Disse tallene er oppfunnet for å vise aritmetikken. De er ikke priser. Forholdet er én inngang. Sett den ved siden av ledetiden for hvert alternativ, kostnadene for maskinen som står inaktiv, og garantien hver leverandør gir skriftlig.
Hvis sammenligningen peker på utskifting, vilK3V112 komplett pumpesideviser oppsettene vi bygger. Det er et utgangspunkt, ikke en passende bekreftelse. Det kommer fra den fullstendige modellkoden din og en tegningssjekk.
Før du bestiller: bekreft at pumpen er problemet
Nye innvendige deler vil ikke fikse en feil som sitter i avløpsledningen, sugeledningen eller filtreringen. Tre sjekker er verdt å gjøre før bestillingen går ut.
Saksavløpsstrøm
Kawasakis katalog gir ingen dreneringsgrense. Som en generell veiledning sier Power & Motion-artikkelen sitert ovenfor at dreneringsstrøm større enn 10 prosent av pumpens totale strømningskapasitet indikerer overdreven slitasje. Den sier også at metoden ikke er gyldig for pumper med en intern sjekk mellom huset og suget. Behandle en avlesning nær det nivået som en grunn til å inspisere, ikke som en grunn til å bestille. Sammenlign målinger bare ved samme trykk, hastighet og oljetemperatur.
Sakstrykk
Kawasakis katalog sier at foringsrørtrykket ikke bør overstige 0,1 MPa normalt og 0,4 MPa på toppen, og at avløpsslangen og avløpsfilteret bør dimensjoneres for å passe. Det medfølgende diagrammet tegner toppen som en 0,1-sekunds transient. En begrenset avløpsledning som holder kabinettet over disse verdiene er en systemfeil, og det er tilstanden knyttet til sko- og svingplateskader i tabellen ovenfor.
Suging og filtrering
Kontroller sugesilen og returfilteret, inkludert hvordan filteret er satt sammen. I en tråd fra 2015 på forum for tungt utstyr rapporterte trådstarteren, som beskrev en Kobelco SK130-8 med gjentatte hovedpumpefeil, at han fant filteromløpsventilen installert omvendt, som slapp ufiltrert olje gjennom (Forum for tungt utstyr). Det er én forumbrukers ubekreftede konto, og pumpemodellen er ikke oppgitt. Den er inkludert fordi den viser hvilken type feil en delebestilling ikke kan løse.
Ekte deler, ettermarked og reproduserte deler: hva du skal be om
En deletikett forteller deg mindre enn papirene en leverandør er villig til å sende med den. Tre spørsmål kjøres ofte sammen og bør stilles hver for seg:
Opprinnelse
Hvem produserte delen, og selges den som ekte Kawasaki, reprodusert eller kompatibel?
Sporbarhet
Hvilke dokumenter knytter denne delen til den produsenten: emballasje, delenummer, batch- eller inspeksjonsjournal?
Autorisasjon
Hvis selgeren beskriver seg selv som en autorisert Kawasaki-kanal, hva viser det?
Det tredje er et spørsmål om selgeren, ikke delen. En del kjøpt utenfor en autorisert kanal er dermed ikke u-ekte, og et autorisasjonsbrev bekrefter ikke at versjonen er riktig for pumpen din.
Uansett opprinnelse, spør også skriftlig:
- Om sylinderblokk og ventilplate leveres sammen, og for hvilken hånd.
- Hvilken inspeksjonsprotokoll som følger med glideflatene, og om en sammensatt roterende gruppe eller pumpe ble testet før frakt.
- Hva garantien dekker, hvor lenge, og hva skjer hvis versjonen viser seg å være feil.
Disse spørsmålene dekker kun deler. For å bedømme leverandøren som helhet, se vår sammenligning avoriginale og ettermarkedet hydrauliske pumper.
Etter ombyggingen: forholdene de nye delene trenger
Den ombygde pumpen må kjøre innenfor Kawasakis publiserte betingelser for olje og installasjon. Verdiene nedenfor er fra katalogen KPM1410, datert oktober 2014, som var utgaven koblet fra Kawasakis K3V/K5V produktside 9. oktober 2026 (Kawasaki Heavy Industries). Katalogen beskriver sine tekniske data som typiske verdier, ikke garanterte.
| Betingelse | Hva står det i katalogen |
|---|---|
| Væske | Anti-hydraulikkvæske; kontakt Kawasaki for andre væsker |
| Viskositetsområde | 10 til 1000 mm²/s |
| Oljetemperaturområde | −20 til +95 grader |
| Renslighet | Minst NAS 1638 Class 9 (ISO 4406 -/18/15), med kontinuerlig filtrering |
| Filtrering | Nominelt 10 μm filter i returledningen; 80 til 150 mesh sil i sugeledningen |
| Sakstrykk | Ikke mer enn 0,1 MPa normalt og 0,4 MPa på topp |
| Montering og avløp | Aksel horisontal; avløp tatt fra øvre avløpsport, sløyfe over toppen av pumpehuset, i rør som ikke er mindre enn porten |
| Før start | Fyll pumpehuset med systemvæske gjennom tømmekoblingen for huset; saken må forbli full |
| Drive-tilkobling | Fleksibel kobling; parallellfeil innenfor ±0,03 mm; ingen radial- eller skyvebelastning ved akselenden |
Viskositets- og temperaturtallene er de ytre områdene katalogen viser, ikke et anbefalt driftspunkt.
Å fylle etuiet er trinnet for å beskytte.Den japanske teksten i den samme tospråklige katalogen legger til at uten olje i kassen kan innvendige deler sette seg fast på grunn av mangel på smøring.
Katalogen gir installasjonsbetingelser, ikke en igangkjøringssekvens. For første start, spyling og godkjenning etter en ombygging, følg prosedyren i pumpehåndboken for din modell og maskinprodusentens instruksjoner.
Bestillingssjekkliste og neste trinn
En leverandør kan kun bekrefte K3V112 pumpedeler mot det du sender, så send alt i én melding:
- Identifikasjonsposten fra listen ovenfor, med navneskiltbildet
- Antall av hver del eller sett, datoen du trenger den innen, og leveringsdestinasjonen
- Forespurte deler, gruppert etter montering, og alternativet du ønsker tilbudt: tetningssett, enkeltdeler, roterende gruppe eller komplett pumpe
- En forespørsel om en linje-for-linjesettliste med delenumre, antall og ekskluderinger
- Beviset du ønsker med delene: opprinnelse, sporbarhetsdokumenter, inspeksjonsprotokoll, garantivilkår
- Fjern-funn og bilder av ventilplaten, sylinderblokkoverflaten og skoene, hvis pumpen allerede er åpen
- Systemsjekker gjort så langt: kassetømmestrøm, kassetrykk, sil og filter
- En forespørsel om en fullstendig-pumpepris sammen med deletilbudet, slik at du kan finne ut reparasjonsforholdet
Du trenger ikke å åpne pumpen for å sende en første forespørsel. Modellkoden, rotasjonen, regulatorkoden, antallet og destinasjonen er nok til å starte.
Denne listen fungerer med alle deleleverandører. Sheungchaks publiserte K3V112-serie er komplette pumper i S-, DT-, DP- og DTP-oppsettene. Hvis sammenligningen din peker på erstatning, send navneskiltbildet og identifikasjonsprotokollen gjennom vårforespørselsskjema. Be om en modellsjekk, en tegningssjekk og et tilbud som angir den fullstendige konfigurasjonen av pumpen som tilbys.
